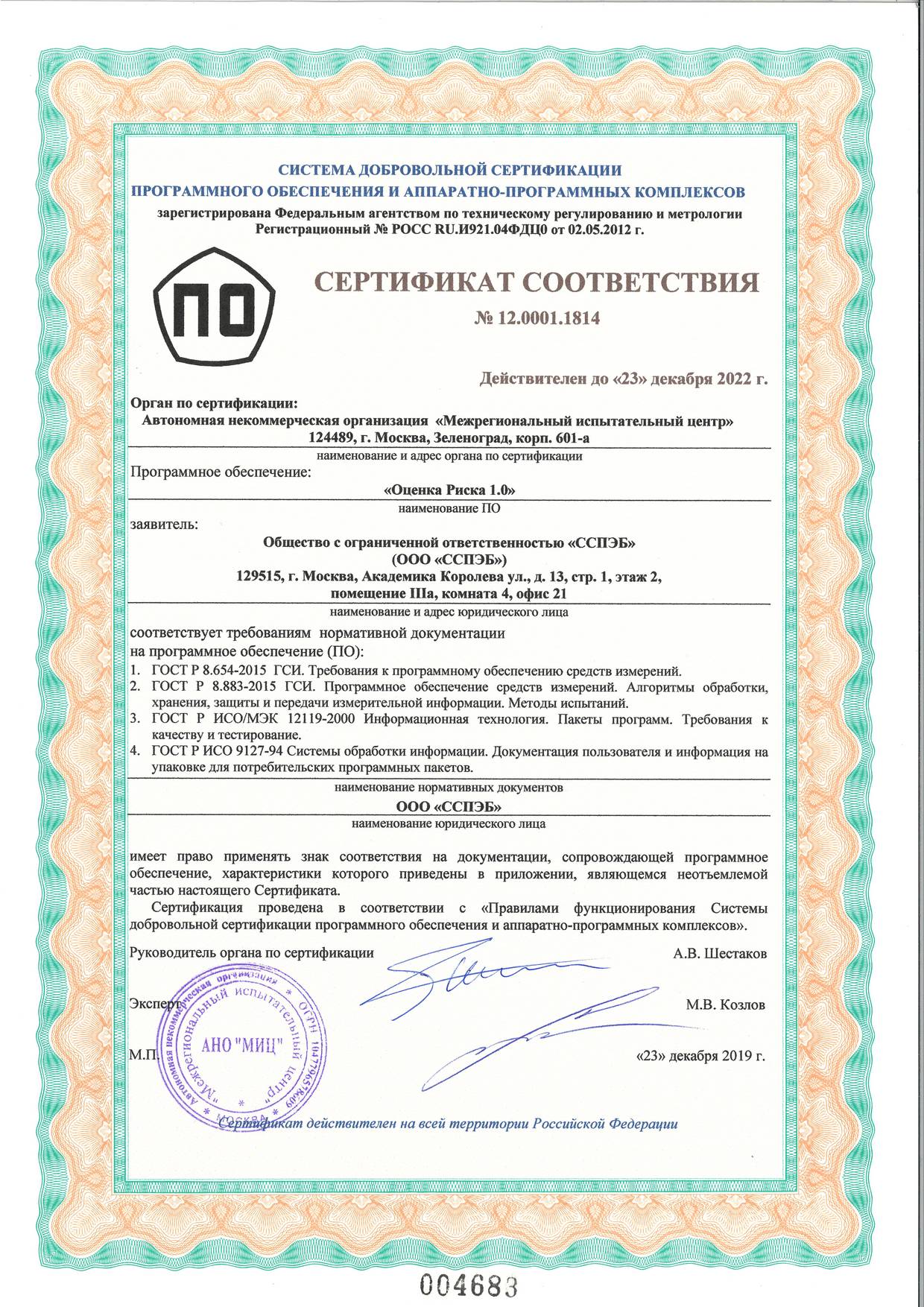

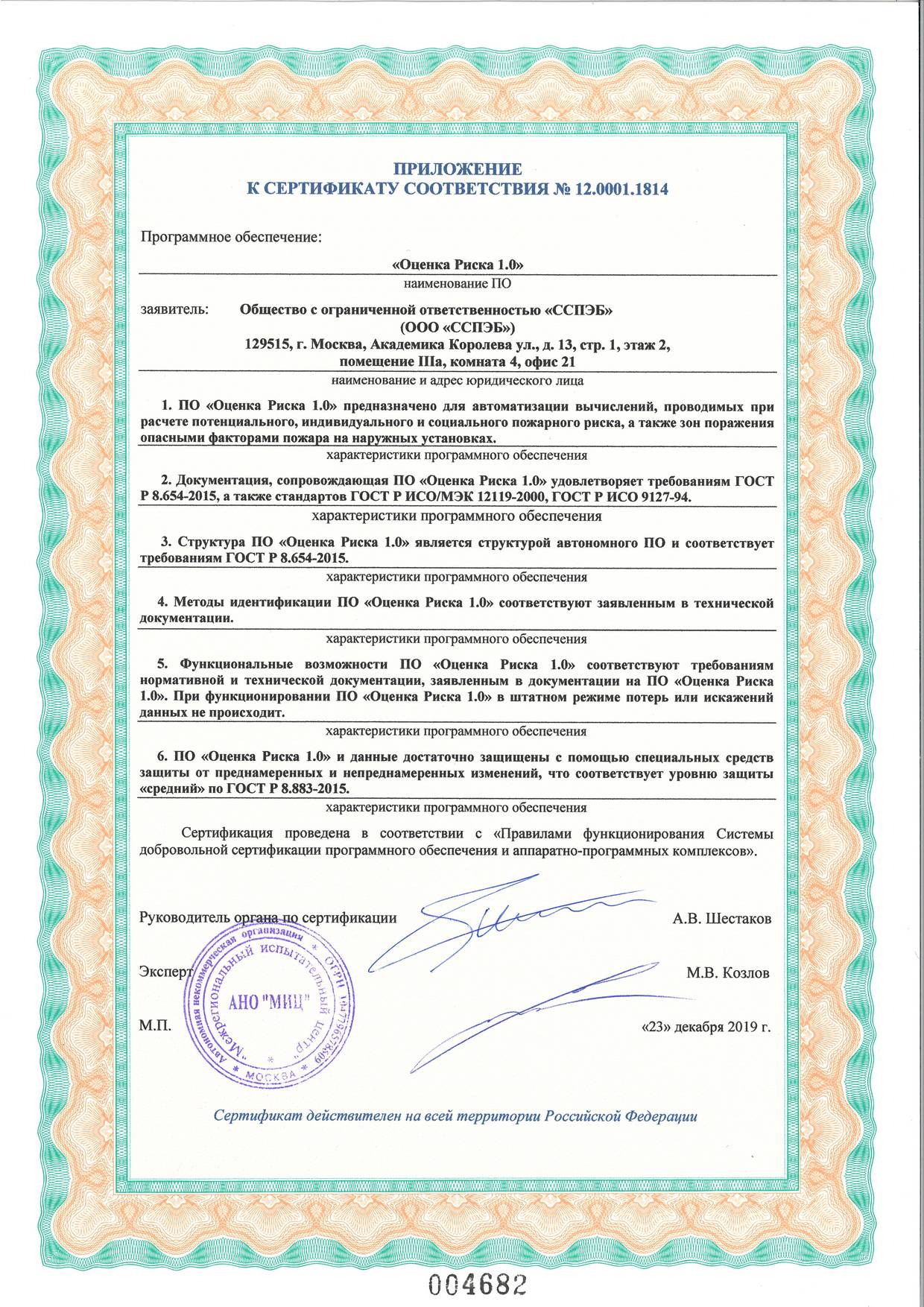

23 декабря были проведены необходимые испытания и получена добровольная сертификация на программное обеспечение ООО ССПЭБ «Оценка Риска 1.0».
На основании испытаний были подтверждены методики, использующиеся в ПО «Оценка Риска 1.0», удовлетворяющие следующие нормативные документы их разделы:
1. Федеральные нормы и правила в области промышленной безопасности "Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" (утв. приказом Ростехнадзора № 96 от 11.03.2013 с изм., утв. приказом Ростехнадзора № 480 от 26.11.2015):
- приложение 3. Расчет участвующей во взрыве массы вещества и радиусов зон разрушений.
2. Руководство по безопасности "Методика оценки риска аварий на опасных производственных объектах нефтегазоперерабатывающей, нефте- и газохимической промышленности" (утв. приказом Ростехнадзора № 272 от 29.06.2016):
- раздел III. Рекомендуемые основные показатели риска аварий;
- раздел IV. Рекомендации по количественной оценке риска аварий, пп.18 - 36, 50-57;
- приложение 3. Пример типовых сценариев для установки пиролиза;
- приложение 4. Пример деревьев событий при авариях на оборудовании, содержащем опасные вещества.
3. Руководство по безопасности "Методические основы по проведению анализа опасностей и оценки риска аварий на опасных производственных объектах" (утв. приказом Ростехнадзора № 144 от 11.04.2016):
- раздел V. Рекомендуемые основные и дополнительные показатели опасности аварий;
- приложение 4. Частоты аварийной разгерметизации типового оборудования ОПО;
- приложение 5. Критерии поражения людей и разрушения технических устройств, зданий и сооружений при авариях на ОПО.
4. Руководство по безопасности "Методика моделирования распространения аварийных выбросов опасных веществ" (утв. приказом Ростехнадзора № 158 от 20.04.2015):
- раздел II. Рекомендуемые методические основы, допущения и условия выброса опасных веществ;
- раздел III. Некоторые возможные сценарии выброса опасных веществ;
- раздел IV. Рекомендуемые исходные данные и порядок расчета характеристик выброса опасных веществ;
- раздел V. Рекомендации по расчету полей концентрации и токсодоз;
- раздел VI. Рекомендации по расчету границ зон, ограниченных концентрационными пределами распространения пламени.
5. Руководство по безопасности "Методика оценки последствий аварийных взрывов топливно-воздушных смесей" (утв. приказом Ростехнадзора № 137 от 31.03.2016):
- раздел II. Общие рекомендации по оценке последствий взрывов ТВС;
- раздел III. Рекомендации по определению основных параметров взрыва ТВС;
- раздел IV. Рекомендации по определению дополнительных характеристик взрыва ТВС;
- раздел V. Оценка поражающего воздействия.
6. Руководство по безопасности "Методы обоснования взрывоустойчивости зданий и сооружений при взрывах топливно-воздушных смесей на опасных производственных объектах" (утв. приказом Ростехнадзора № 217 от 03.06.2016):
- раздел II. Общие рекомендации по обоснованию взрывоустойчивости;
- раздел III. Основные показатели взрывоопасности;
- раздел IV. Метод количественной оценки риска взрыва.
7. Руководство по безопасности "Методические рекомендации по проведению количественного анализа риска аварий на опасных производственных объектах магистральных нефтепроводов и нефтепродуктопроводов"(утв. приказом Ростехнадзора № 228 от 17.06.2016):
- приложение 7. Расчет вероятных зон действия поражающих факторов аварии.
8. Руководство по безопасности "Методика анализа риска аварий на опасных производственных объектах нефтегазодобычи" (утв. приказом Ростехнадзора № 317 от 17.08.2015):
- приложение 1. Типовые сценарии развития возможных аварий;
- приложение 2. Расчет количества веществ, участвующих в аварии на линейной части промысловых трубопроводов.
9. Руководство по безопасности "Методика анализа риска аварий на опасных производственных объектах морского нефтегазового комплекса" (утв. приказом Ростехнадзора № 364 от 16.09.2015):
- приложение 5. Рекомендации по выделению типовых сценариев аварий (на примере морских платформ и ПБУ);
- приложение 6. Частоты аварийной разгерметизации и утечек из типового оборудования на ОПО МНГК.
10. Руководство по безопасности "Методика оценки риска аварий на технологических трубопроводах, связанных с перемещением взрывопожароопасных газов" (утв. приказом Ростехнадзора № 365 от 17.09.2015):
- приложение 4. Рекомендации по выделению типовых сценариев аварий на технологических трубопроводах, связанных с перемещением взрывопожароопасных газов;
- приложение 5. Частоты аварийной разгерметизации типового оборудования на технологических трубопроводах, связанных с перемещением взрывопожароопасных газов.
11. Руководство по безопасности "Методика оценки риска аварий на технологических трубопроводах, связанных с перемещением взрывопожароопасных жидкостей" (утв. приказом Ростехнадзора № 366 от 17.09.2015):
- приложение 4. Рекомендации по выделению типовых сценариев аварий на технологических трубопроводах, связанных с перемещением взрывопожароопасных жидкостей;
- приложение 5. Частоты аварийной разгерметизации типового оборудования на технологических трубопроводах, связанных с перемещением взрывопожароопасных жидкостей.
12. Методика оценки последствий химических аварий (Методика Токси. Редакция 2.2, утв. НТЦ "Промышленная безопасность", 1999, согл. Госгортехнадзором России):
- раздел 2. Определение количественных характеристик выброса ОХВ;
- раздел 3. Определение полей концентрации и токсодозы.
13. ГОСТ Р 12.3.047-2012 "Пожарная безопасность технологических процессов. Общие требования. Методы контроля" (утв. приказом Росстандарта № 1971-ст от 27.12.2012):
- приложение Б. Метод расчета максимальных размеров взрывоопасных зон, ограниченных нижним концентрационным пределом распространения пламени газов и паров жидкостей, размеров зон поражения при реализации пожара-вспышки;
- приложение В. Метод расчета интенсивности теплового излучения при пожарах проливов легковоспламеняющихся и горючих жидкостей;
- приложение Д. Метод расчета интенсивности теплового излучения и времени существования огненного шара;
- приложение Е. Метод расчета параметров волны давления при сгорании газо-, паро пылевоздушных смесей в открытом пространстве;
- приложение Ж. Метод расчета параметров волны давления при взрыве резервуара с перегретой жидкостью или сжиженным газом при воздействии на него очага пожара;
- приложение И. Метод расчета параметров испарения горючих ненагретых жидкостей и сжиженных углеводородных газов.
14. Методика определения расчетных величин пожарного риска на производственных объектах (утв. приказом МЧС № 404 от 10.07.2009 г., с изм., утв. приказом МЧС России № 649 от 14.12.2010):
- раздел II. Общие требования к определению расчетных величин пожарного риска;
- раздел III. Порядок вычисления расчетных величин пожарного риска на объекте. Потенциальный пожарных риск в зданиях объекта. Индивидуальный пожарный риск в зданиях и на территории объекта;
- приложение № 1 к п .15 Методики. Сведения по частотам реализации инициирующих пожароопасные ситуации событий для некоторых типов оборудования объектов, частотам утечек из технологических трубопроводов, а также частотам возникновения пожаров в зданиях;
- пожароопасные ситуации событий для некоторых типов оборудования объектов, частотам утечек из технологических трубопроводов, а также частотам возникновения пожара в зданиях;
- приложение № 2 к п.17 Методики. Процедура построения логического дерева событий;
- приложение № 3 к п.18 Методики. Методы оценки опасных факторов пожара;
- приложение № 4 к п.20 Методики. Детерминированные и вероятностные критерии оценки поражающего действия волны давления и теплового излучения на людей;
- приложение № 5 к п.33 Методики. Методы определения времени от начала пожара до блокирования эвакуационных путей в результате распространения на них опасных факторов пожара и расчетного времени эвакуации;
- приложение № 6 к п.45 Методики. Рекомендуемый метод определения удельных частот различных типов разгерметизации магистрального трубопровода.
15. Методика определения расчетных величин пожарного риска в зданиях, сооружениях и строениях различных классов функциональной пожарной опасности (утв. приказом МЧС России № 382 от 30.06.09, с изм., утв. приказом МЧС России от 12.12.2011 и № 632 от 02.12.2015):
- раздел II. Основные расчетные величины пожарного риска;
- приложение 1 к п.8 Методики. Статистические данные о частоте возникновения пожара в зданиях;
- приложение 2 к п.10 Методики. Упрощенная аналитическая модель движения людского потока;
- приложение 6 к п.12 Методики. Порядок проведения расчета и математические модели для определения времени блокирования путей эвакуации опасными факторами пожара. Подраздел III. Интегральная математическая модель расчета газообмена в здании при пожаре. Подраздел. Аналитические соотношения для определения критической продолжительности пожара.
16. СП 12.13130.2009 "Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности (утв. приказом МЧС России № l82 от 25.03.2009 с изм., утв. приказом МЧС России № 643 от 09.12.2010):
- раздел 5. Категории помещений по взрывопожарной и пожарной опасности;
- приложение А. Методы определения категорий помещений А и Б;
- приложение Б. Методы определения категорий помещений B1 - В4.
17. СТО Газпром 2-2.3-400-2009 "Методика анализа риска для опасных производственных объектов газодобывающих предприятий ОАО "Газпром" (уrв. распоряжением ОАО "Газпром" № 326 от 05.l 0.2009):
- приложение Г. Методика расчета интенсивности истечения газа при разгерметизации газопроводов. Г1. Разгерметизация газопровода;
- приложение Е. Методики расчета пространственно-временного распределения выбрасываемых продуктов с учетом их физико-химической трансформации. Е.1. Методика расчета параметров облака газа, сформировавшегося при истечении сверхзвуковой струи газа;
- приложение Ж. Методики расчета физических параметров поражающих факторов аварий на газопроводах. Ж.1 Разлет фрагментов трубы и грунта подземного газопровода под давлением. Ж.2 Разлет осколков и фрагментов наземного оборудования под давлением. Ж.4 Воздушная волна сжатия при воспламенении газовоздушной смеси на открытом пространстве. Ж.5 Тепловой поток с поверхности пламени. В. Лежащий полуцилиндр Г. Прямой и наклонный цилиндр).
18. Руководство по безопасности факельных систем (утв. приказом Ростехнадзора № 779 от 26.12.2012):
- приложение 7. Рекомендуемый расчет плотности теплового потока от пламени, минимального расстояния и высоты факельного ствола.
19. СП 165.1325800.2014 - Актуализированная редакция СНиП 2.01.51-90 "Инженернотехнические мероприятия по гражданской обороне":
- приложение Б (обязательное). Методика прогнозирования масштабов возможного химического заражения аварийно химически опасными веществами при авариях на химически опасных объектах и транспорте;
- приложение В (обязательное). Справочная информация для прогнозирования масштабов возможного химического заражения аварийно химически опасными веществами при авариях на химически опасных объектах и транспорте;
- приложение Г (справочное). Порядок нанесения зон возможного химического заражения на топографические карты (схемы).
20. РБ Г-05-039-96 "Руководство по анализу опасности аварийных взрывов и определению параметров их механического действия" (утв. приказом Госатомнадзора России № 100 от 31. 12.1996):
- приложение 4 (рекомендуемое). Параметры ВУВ при разрушении резервуаров со сжатым газом.
21. Руководство по безопасности "Методика оценки риска аварий на опасных производственных объектах магистрального трубопроводного транспорта газа" (утв. приказом Ростехнадзора № 647 от 26.12.2018 г.):
- раздел V. Количественный анализ риска аварий на линейной части магистральных газопроводов;
- подраздел 5.5. Алгоритм расчета процессов формирования, распространения и воздействия на потенциальных реципиентов поражающих факторов аварий на линейной части магистральных газопроводов;
- подраздел 5.5.2. Расчет распространения поражающих факторов аварии на линейную часть магистральных газопроводов;
- подраздел 5.5.3. Расчет количества пострадавших от аварии на линейной части магистрального газопровода;
- подраздел 5.7. Алгоритм расчета показателей риска аварий на линейной части магистральных газопроводов;
- подраздел 5.7.1. Расчет потенциального, индивидуального, коллективного и социального рисков от аварий на линейной части магистральных газопроводов;
- раздел VI. Количественный анализ риска аварий на площадочных объектах магистральных газопроводов;
- подраздел 6.5. Алгоритм расчета процессов формирования, распространения и воздействия на потенциальных реципиентов поражающих факторов аварий на площадочных объектах магистральных газопроводов;
- подраздел 6.5.1. Расчет интенсивности и объемов выбросов опасных веществ при авариях на площадочных объектах магистральных газопроводов;
- подраздел 6.5.2. Расчет распространения поражающих факторов аварий на площадочных объектах магистральных газопроводов;
- подраздел 6.5.3. Расчет количества пострадавших среди населения и персонала от аварий на площадочных объектах магистральных газопроводов;
- подраздел 6.7. Алгоритм расчета показателей риска аварий на площадочных объектах магистральных газопроводов;
- подраздел 6.7.1. Расчет потенциального, индивидуального, коллективного и социального рисков от аварий на площадочных объектах магистральных газопроводов;
- приложение 7. Расчет интенсивности истечения и количества выбрасываемого газа при разрушениях газопроводов. Разгерметизация однониточного газопровода, п.2.8;
- приложение 8. Расчет разлета осколков при разрушении газопроводов и сосудов с газом под давлением;
- приложение 9. Расчет параметров газового облака, сформированного при аварийном истечении газа;
- приложение 10. Расчет теплового излучения от пожаров при авариях на опасных производственных объектах магистральных газопроводов.
22. Методы расчетов рассеивания выбросов вредных (загрязняющих) веществ в атмосферном воздухе (утв. приказом МПР № 273 от 06.06.2017):
- раздел V. Метод расчета максимальных разовых концентраций от выбросов одиночного точечного источника.
Кроме перечисленных методик результаты испытаний подтверждают соответствие реализованных в ПО «Оценка Риска 1.0» функциональных возможностей требованиям нормативной и технической документации, а именно:
1. ГОСТ Р 8.654-2015 ГСИ. Требования к программному обеспечению средств измерений;
2. ГОСТ Р 8.883-2015 ГСИ. Программное обеспечение средств измерений. Алгоритмы обработки, хранения, защиты и передачи измерительной информации. Методы испытаний;
3. ГОСТ Р ИСО/МЭК 12119-2000 Информационная технология. Пакеты программ. Требования к качеству и тестирование;
4. ГОСТ Р ИСО 9127-94 Системы обработки информации. Документация пользователя и информация на упаковке для потребительских программных пакетов.
